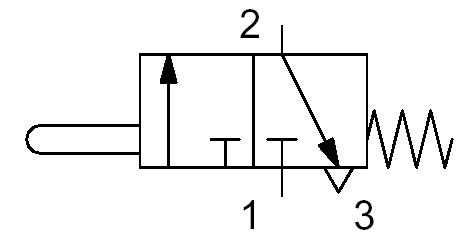

Mechanisch & Hand bediend 3/2 ventiel, 1/8” draad

Toepassing:
Bediening enkelwerkende cilinder/afsluiter, als stuursignaal naar een ander ventiel, als logica ventiel, aansturen blaaspistool, enz. enz.

  • Kan mbv een plug ook als 2/2 ventiel gebruikt worden
  • Aluminium huis, Voorzien van 2 montage gaten
  • Doorlaat  van poort  1->2: 250 L/min
  • Doorlaat  van poort  2->3: 150 L/min
  • Smeren niet nodig
  • Gewicht ca. 85 gram
  • Draad aansluiting 3 keer 1/8''
  • Werkdruk tot 10 bar
  • Temperatuur tot 80 °C
  • Onbediend gesloten (N.C.)
  • Fabrikaat Aventics Rexroth (Bosch)
Stift Rolnok Drukknop Omklap handel
veer retour veer retour veer retour twee vaste standen
0.820.402.101 0.820.402.102 0.820.402.104 0.820.402.105

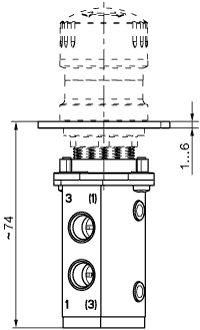

Paneel-montage 3/2 ventielPaneel montage basisventiel

  • Basis ventiel wordt met één van onderstaande knoppen gecombineerd.
  • 22mm gat diameter en een plaatdikte van maximaal 6mm tbv de montage.
  • Kan m.b.v. een plug ook als 2/2 ventiel gebruikt worden
  • RVS huis, voorzien van 2 montage gaten

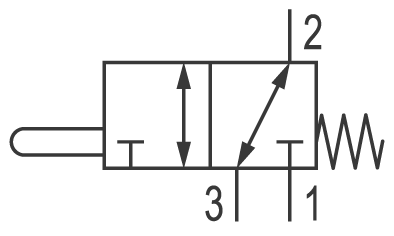

  • Doorlaat  van poort  1->2: 280 L/minPaneel montage basisventiel symbool
  • Doorlaat  van poort  2->3: 280 L/min
  • Smeren niet nodig
  • Draad aansluiting 3 keer 1/8''
  • Werkdruk vacuüm (-0,95) tot 10 bar
  • Temperatuur -15 tot 80 °C
  • Onbediend als N.C. of als N.O. te gebruiken
  • in alle ´richtingen´ te gebruiken
  • Fabrikaat Aventics Rexroth (Bosch)





Basis ventiel  ´kaal´
zonder knop
Drukknop groen of zwart Draaiknop grijs Vergrendelknop rood Omklap handel
Knop afhankelijk veer retour twee vaste standen draai ontgrendeling   2 vaste standen
R422002211 Zwart R412012735
Groen R412012737
R412012745  R412012741 R412012743

 3/2 ventiel paneel montage
