Appendages

Printervriendelijke versiePrintervriendelijke versiePDF versiePDF versie

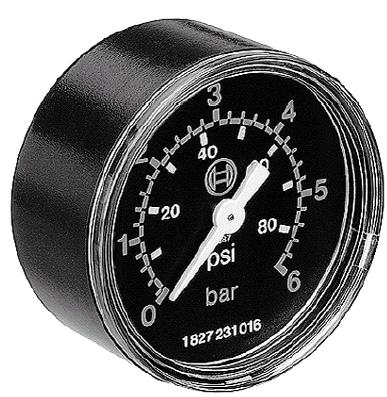

Manometers:

Rond 40mm, achter aansluiting, 0 tot 2,5 bar, 1/8” draad: MN040AA2.5G18
Rond 40mm, achter aansluiting, 0 tot 4 bar, 1/8” draad:  MN040AA004G18
Rond 40mm, achter aansluiting, 0 tot 6 bar, 1/8” draad:  MN040AA006G18
Rond 40mm, achter aansluiting, 0 tot 10 bar, 1/8” draad: MN040AA010G18
Rond 50mm, achter aansluiting, 0 tot 2,5 bar, 1/4” draad: MN050AA2.5G14
Rond 50mm, achter aansluiting, 0 tot 4 bar, 1/4” draad:  MN050AA004G14
Rond 50mm, achter aansluiting, 0 tot 6 bar, 1/4” draad:  MN050AA006G14
Rond 50mm, achter aansluiting, 0 tot 10 bar, 1/4” draad: MN050AA010G14
Rond 50mm, achter aansluiting, 0 tot 16 bar, 1/4” draad: MN050AA016G14
Zeer veel modellen leverbaar, zie onze webshop.

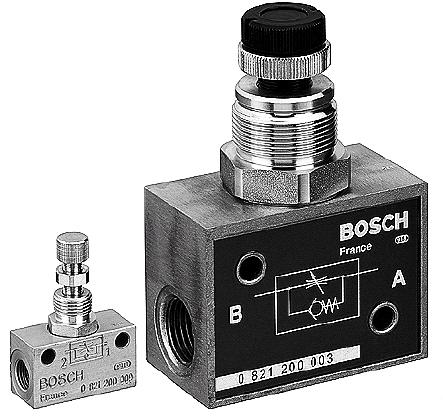

snelheidsregelventiel
Snelheidsregelventiel (smoor terugslagklep):
Draad G1/8, L=35 B=16 H=56 mm  0.821.200.008
Draad G1/4, L=55 B=25 H=70 mm  0.821.200.005
Draad G1/2, L=75 B=40 H=120mm 0.821.200.003
Fabrikaat Aventics Rexroth (Bosch)



pbouw:

- Messing huis voorzien van nikkellaag
- Inwendige grijpring t.b.v. vastklemmen slang
- Achter grijpring een O-ring t.b.v. de lucht afdichting
- D.m.v. het terugdrukken grijpring eenvoudig ontkoppelen slang
- Grijpring van metaal i.p.v. het gebruikelijke kunststof
- Geschikt voor o,a. PA PU PUR PE PP en PTFE slangen

Rechte insteekkoppeling Rik

OKnie insteekkoppeling Rik

SLANG  Ø
buitendiameter

Draad Bestelnummer
Rechte inschroef koppeling

SLANG  Ø
buitendiameter

Draad

Bestelnummer
knie inschroef koppeling

4 mm

4 mm

4 mm

6 mm

6 mm

6 mm

8 mm

8 mm

8 mm

10 mm

10 mm

10 mm

12 mm

12 mm

12 mm

M 5

G 1/8

G 1/4

M 5

G 1/8

G 1/4

G 1/8

G 1/4

G 3/8

G 1/4

G 3/8

G 1/2

G 1/4

G 3/8

G 1/2

102250405

102250418

102250428

102250605

102250618

102250628

102250818

102250828

102250838

102251028

102251038

102251048

102251228

102251238

102251248

4 mm

4 mm

4 mm

6 mm

6 mm

6 mm

8 mm

8 mm

8 mm

10 mm

10 mm

10 mm

12 mm

12 mm

12 mm

M 5

G 1/8

G 1/4

M 5

G 1/8

G 1/4

G 1/8

G 1/4

G 3/8

G 1/4

G 3/8

G 1/2

G 1/4

G 3/8

G 1/2

102470405

102470418

102470428

102470605

102470618

102470628

102470818

102470828

102470838

102471028

102471038

102471048

102471228

102471238

102471248

Slang Ø

Knie

Slang Ø

T koppeling

Slang Ø

Schotdoorvoer

Slang Ø

rechte doorverbinder

Buiten Ø

Slang Ø

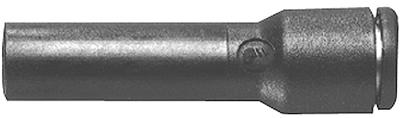

Reduceer verloop

4

6

8

10

12

 100400400

 100400600

 100400800

 100401000

 100401200

4

6

8

10

12

 100600400

 100600600

 100600800

 100601000

 100601200

4

6

8

10

12

 100290400

 100290600

 100290800

 100291000

 100291200

4

6

8

10

12

 100200400

 100200600

 100200800

 100201000

 100201200

6

8

8

10

10

12

12

12

4

4

6

6

8

6

8

10

100230604

100230804

100230806

100231006

100231008

100231206

100231208

100231210

Slang PU blauw
Polyurethaanslang is soepel en zeer knikherstellend.

  Rol 25 meter Rol 100 meter
Rond 4 mm, PU (polyurethaan), kleur blauw PU0504025  PU0504100
Rond 6 mm, PU (polyurethaan), kleur blauw  PU0506025  PU0506100
Rond 8 mm, PU (polyurethaan), kleur blauw  PU0508025  PU0508100
Rond 10 mm, PU (polyurethaan), kleur blauw  PU0510025  PU0510100
Rond 12 mm, PU (polyurethaan), kleur blauw  PU0512025  PU0512100




Nylon (PA) kan meer druk en temperatuur aan dan PU.

                                                                         Rol 25 meter          Rol 100 meter
Rond 4 mm, PA (nylon), kleur melkwit,      PA0004025            PA0004100
Rond 6 mm, PA (nylon), kleur melkwit,      PA0006025            PA0006100
Rond 8 mm, PA (nylon), kleur melkwit,      PA0008025            PA0008100

Bovenstaande koppelingen zijn slechts een samenvatting, andere materialen en uitvoeringen uit voorraad leverbaar, zie onze Webshop.

 GE 6 SR 1/8 NC ED    Straight cutting ring fitt. 6    S-G 1/8", Compression ring 1.4    Zie onze Webshop GE 6 SR 3/4 ES ED    Straight cutting ring fitt. 6    S-G 3/4", 1.4571    Zie onze Webshop GE 6 SR 3/4 NC ED    Straight cutting ring fitt. 6    S-G 3/4", Com

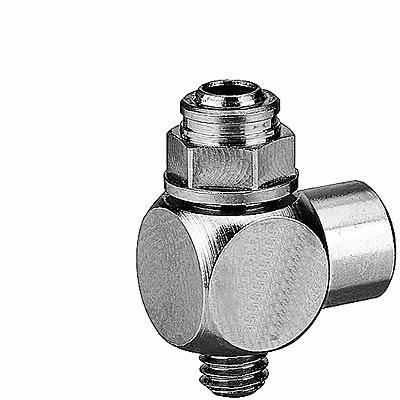

Snelheidsregelventiel (smoor terugslagklep):
Deze wordt op de cilinder geschroefd en is voorzien van een binnendraad.
Draad M5      0.821.200.203
Draad G 1/8  0.821.200.204
Draad G 1/4  0.821.200.205
Draad G 3/8  0.821.200.206
Draad G 1/2  0.821.200.207

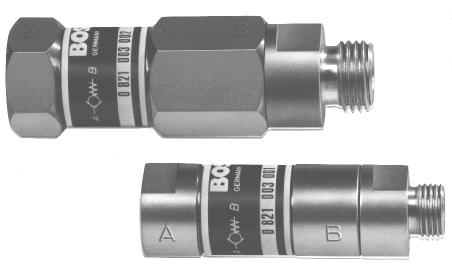

Terugslagklep
Draad G1/8, L=53mm Sleutelwijdte 14mm 0.821.003.001
Draad G1/4, L=66mm Sleutelwijdte 19mm 0.821.003.002
Draad G1/2, L=81mm Sleutelwijdte 27mm 0.821.003.003
Fabrikaat Rexroth (Bosch)


Gestuurde terugslagklep:
De cilinder blijft in geval van slangbreuk staan (veiligheid)
Poort 12 wordt door de 'overzijde' bediend en geeft dan de retourlucht vrij
Draad G 1/8  0.821.003.050
Draad G 1/4  0.821.003.051
Draad G 1/2  0.821.003.028 (ander uiterlijk, 72*72*35mm)
Fabrikaat Aventics Rexroth (Bosch)

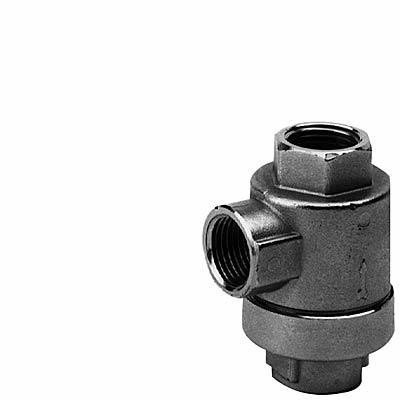

Snelontluchter:
Wordt op de cilinder geschroefd.
De retourlucht van de cilinder gaat niet meer terug naar het stuurventiel,
maar wordt direkt bij de cilinder afgeblazen. (tijdwinst)
Draad G1/8   573.504.000.0
Draad G1/4   573.504.010.0
Draad G3/8   573.504.020.0
Draad G1/2   573.504.030.0


Drukschakelaar

Bestel nummer: 0.821.100.013
 Instelbaar van 0,5 tot 16 bar,
 B=30mm (76mm inclusief stekker) D=30mm H=70mm
 Toelaatbare spanning t/m 250Volt AC en DC
 Maximale toelaatbare huisdruk 80 bar
 Nauwkeurigheid ca. 0,25 bar
 Voorzien van wisselcontact (NO/NC)
 Beschermingsklasse IP65
 Belastbaar tot 35 Watt
 Levering Inclusief 4-polige stekker
 Fabrikaat Rexroth (Bosch)

Lucht Dempers:
T.b.v. ontluchtzijde lucht-ventiel (poort 3 & 5)
Materiaal gesinterd messing
Draad M5    1205.05.00
Draad G1/8 1205.10.00
Draad G1/4 1205.13.00
Draad G3/8 1205.17.00
Draad G1/2 1205.21.00

Bovenstaande koppelingen zijn slechts een samenvatting, andere materialen en uitvoeringen uit voorraad leverbaar, zie onze Webshop.
