Elektrisch bediend 5/2 & 5/3 ventiel, 1/8” & 1/4” draad

Toepassing:
o.a. bediening dubbelwerkende cilinders

  • Door het omdraaien van de stuurkop, kan men er een externe stuurlucht uitvoering van maken
  • Voorzien van vergrendelbare noodhandbediening (proefdraaien, stroomuitval)
  • Kan mbv van 2 pluggen ook als 3/2 ventiel gebruikt worden
  • Opgenomen vermogen 24VDC 1,9W 230VAC 3,1Watt
  • -0,9 (vacuüm) tot +10 bar, met externe stuurlucht
  • Vezel versterkt nylon huis met Zn/Al inserts
  • Smeren niet nodig (Zelfsmerend)
  • Voorzien van 3 montage gaten
  • Temperatuur tot 80°C
  • Werkdruk 3 tot 10 bar
  • Fabrikaat Rexroth (Bosch)

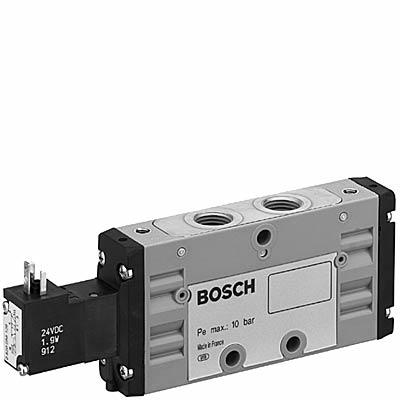

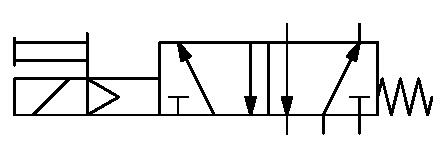

5/2 model 1/8”draad. Enkel elektrisch
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Veert terug naar de ruststand (mono-stabiel) L=123 B=17 H=41mm
800 nL/min doorlaat capaciteit.
24 VDC   0820060126
230 VAC 0820060128TC08 ventiel

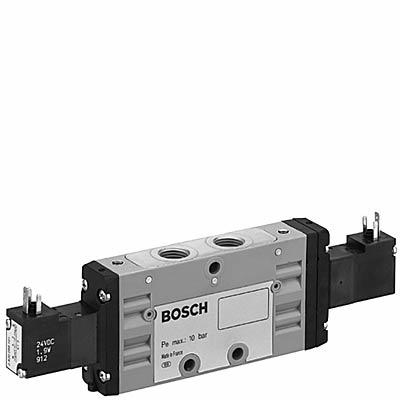

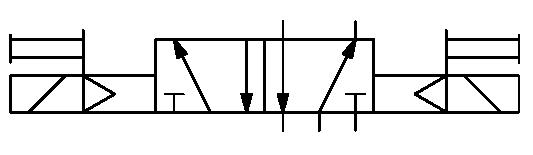

5/2 model 1/8”draad. Dubbel elektrisch
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Blijft in elke stand staan (bi-stabiel) L=160 B=17 H=41mm
800 L/min doorlaat capaciteit.
24 VDC   0820060601
230 VAC 0820060603

TC VENTIEL DUBBELE SPOEL

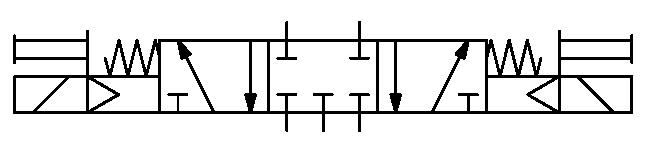

5/3 gesloten middenstand 1/8”draad
Met dit type ventiel kan men een dubbelwerkende cilinder, in een tussenstand, stilzetten.
Dubbel elektrisch, onbediend veert het ventiel terug naar de middenstand L=160 B=17 H=41mm
700 L/min doorlaat capaciteit.
24 VDC   0820061101
230 VAC 0820061103

TC VENTIEL DUBBELE SPOEL




5/2 model 1/4”draad. Enkel elektrisch
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Enkel elektrisch, veert terug naar de ruststand. (mono-stabiel) L=143 B=21 H=54mm
1500 L/min doorlaat capaciteit.
24 VDC   0820058126
230 VAC  0820058128


5/2 model 1/4”draad. Dubbel elektrisch
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Blijft in elke stand staan (bi-stabiel) L=180 B=21 H=54mm
1500 L/min doorlaat capaciteit.
24 VDC   0820058601
230 VAC 0820058603




5/3 gesloten middenstand 1/4” draad. Dubbel elektrisch
Met dit type ventiel kan men een dubbelwerkende cilinder, in een tussenstand, stilzetten.
Dubbel elektrisch, onbediend veert het ventiel terug naar de middenstand. L=180 B=21 H=54mm
1400 L/min doorlaat capaciteit.
24 VDC    0820059101
230 VAC  0820059103




Andere uitvoeringen, modellen, werkdrukken, vacuüm, spanningen en bouwgrootten zijn uit voorraad leverbaar!


Stekkers volgens Din ‘C’ voor bovenstaande ventielen.
Stekker ‘kaal’ zonder snoer zonder Led tbv alle spanningen:           1834484187
Stekker met Led, dubbele blusdiode en 3 meter snoer tbv 24VDC :  1834484204
Stekker met Led, dubbele blusdiode en 3 meter snoer tbv 230VAC:  1834484208
