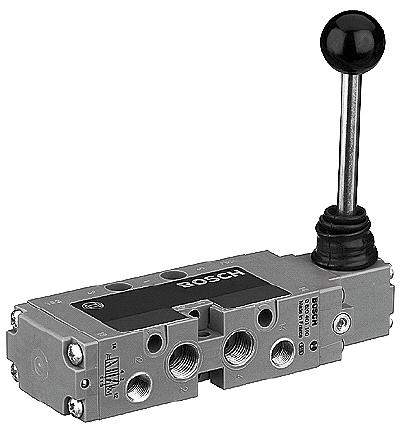

Hand bediend 5/2 - 5/3 ventiel, 1/4” draad

Toepassing:
bediening o.a. dubbelwerkende cilinders

  • Kan mbv van een 2 pluggen ook als 3/2 ventiel gebruikt worden.
  • Handel in 4 posities op het huis te monteren
  • Kunststof huis met messing inserts
  • Smeren niet nodig (Zelfsmerend)
  • Voorzien van 3 montage gaten
  • Werkdruk –0,9 (vacuüm) tot 10 bar
  • Temperatuur tot 80 °C
  • Doorlaat 1300 L/min
  • Fabrikaat Rexroth (Bosch)

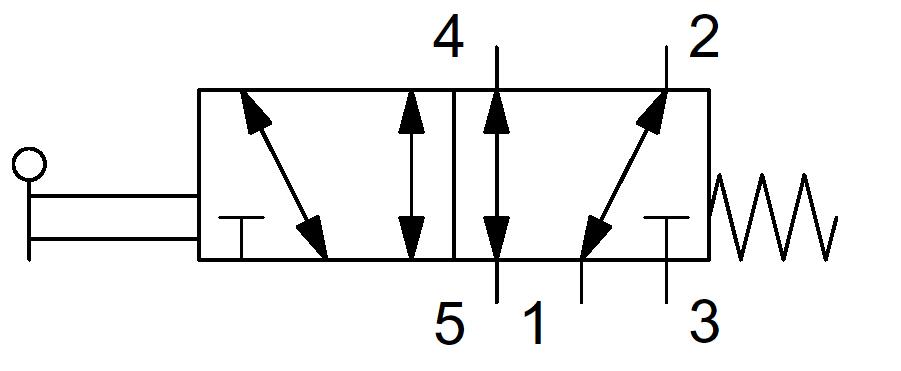

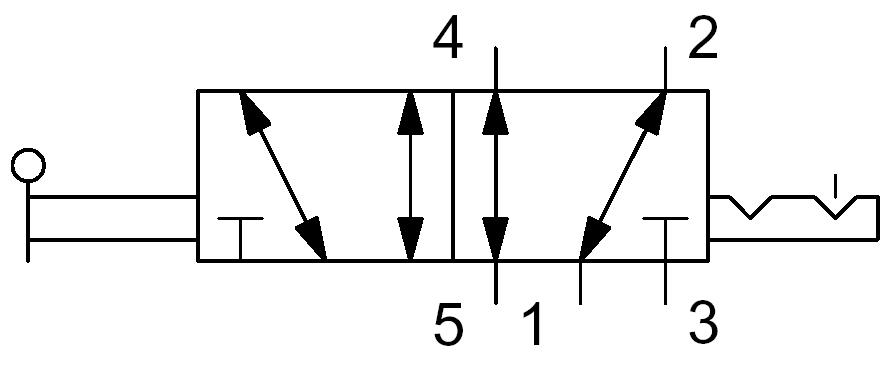

5/2 model
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen

Handel blijft in beide standen staan (bi-stabiel)                        Handel veert terug naar ruststand (mono-stabiel)
type nr. 0.820.401.100                                                                    type nr. 0.820.401.101

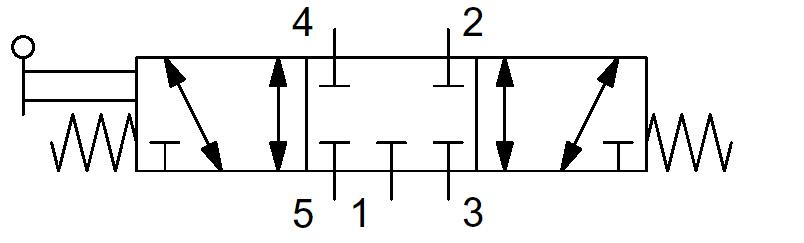

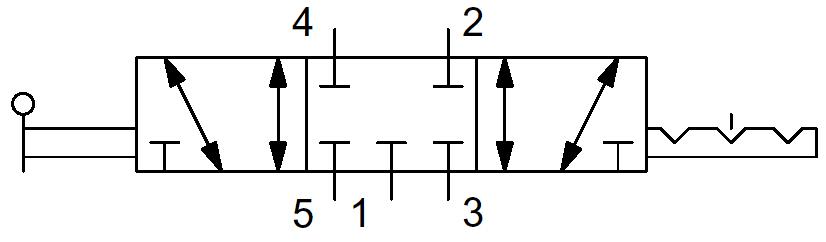

5/3 (gesloten middenstand)

Met dit type ventiel kan men een dubbelwerkende cilinder, in een tussenstand, stilzetten.

Handel blijft in 3 standen staan                                                     Handel veert terug naar middenstand
type nr. 0.820.410.100                                                                     type nr. 0.820.410.110

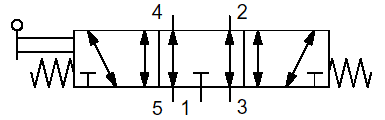

5/3 (open middenstand)

Dit ventiel heeft een middenstand waarbij een cilinder vrij kan bewegen.

Handel blijft in 3 standen staan                                                   Handel veert terug naar middenstand
type nr. 0.820.410.101                                                                   type nr. 0.820.410.111
