Onderstaande gelenkogen zijn geschikt om gebruikt te worden op hydraulische cilinders.
Zij kunnen zowel tegen de bodem als op de zuigerstang gelast of geschroeft worden.

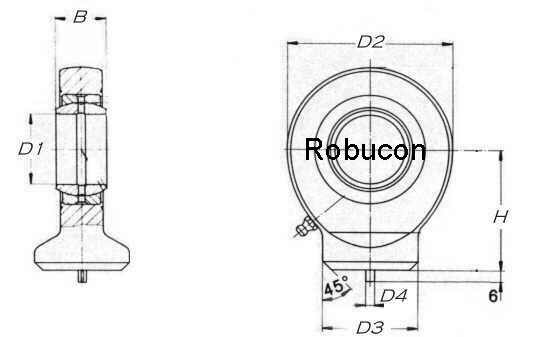

Overzicht lasoog uitvoering:
|
Asdiameter D1 (mm) |
Diameter D2 (mm) |
Diameter D3 (mm) |
Diameter D4 (mm) |
Breedte B (mm) |
Hoogte H (mm) |
Bestel Nummer: |
|
15 20 25 30 35 40 45 50 60 70 80 |
40 53 64 73 82 92 102 112 135 160 180 |
21 27.5 33.5 40 47 52 58 62 70 80 95 |
4 4 4 4 4 4 6 6 6 6 6 |
12 16 20 22 25 28 32 35 44 49 55 |
31 38 45 51 61 69 77 88 100 115 141 |
GK15DO GK20DO GK25DO GK30DO GK35DO GK40DO GK45DO GK50DO GK60DO GK70DO GK80DO |

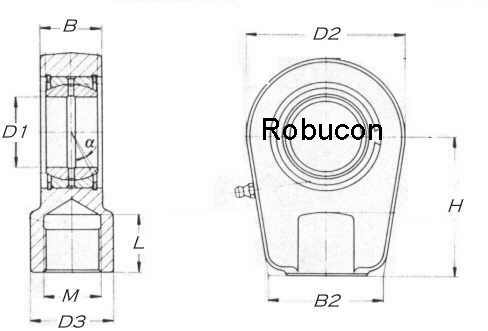

Overzicht schroefdraad uitvoering:
|
Asdiameter D1 (mm) |
Diameter D2 (mm) |
Diameter D3 (mm) |
Breedte B (mm) |
Breedte B2 (mm) |
Hoogte H (mm) |
Draad M |
Bestel Nummer: |
|
20 25 30 35 40 50 60 70 80 90 100 |
56 56 64 78 94 116 130 154 176 206 230 |
25 25 32 40 49 61 75 86 102 124 138 |
19 23 28 30 35 40 50 55 60 65 70 |
41 41 46 58 66 88 90 100 125 146 166 |
50 50 60 70 85 105 130 150 170 210 235 |
M16*1.5 M16*1.5 M22*1.5 M28*1.5 M35*1.5 M45*1.5 M58*1.5 M65*1.5 M80*2 M100*2 M110*2 |
GIHR20DO GIHR25DO GIHR30DO GIHR35DO GIHR40DO GIHR50DO GIHR60DO GIHR70DO GIHR80DO GIHR90DO GIHR100DO |
