Handpompen
Onderstaande handpompen zijn zowel enkelwerkend als dubbel werkend leverbaar.
Enkelwerkend gebruikt men wanneer de cilinder door de belasting (bv een gewicht) terug wil lopen.
Bij dubbelwerkend dient men te pompen om de cilinder uit te sturen en dient men te pompen om de cilinder in te sturen.
Handpompen zijn voorzien van:
- vuldop/ontluchting
- daalkraan (bij enkelwerkend, zie tekening hiernaast)
- handel bediend ventiel (bij dubbelwerkend)
- terugslagklep in de persleiding
- handel met greep (uitneembaar)
- aansluitnippel tbv cilinder aansluiting(en)
- bevestigingsgaten tbv montage

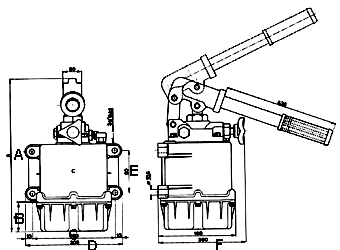

Overzicht gegevens enkel en dubbel -werkende handpompen:
|
Opbrengst per slag [cm3] |
Tank inhoud [liters] |
Hoogte horizontaal A [mm] |
Hoogte B [mm] |
Steek C [mm] |
Breedte D [mm] |
Steek E [mm] |
Breedte F [mm] |
Type nr. voor Dubbel-werkende cilinders |
Type nr. voor Enkel-werkende cilinders |
|
12 12 12 12 12 12 |
1 2 3 5 7 10 |
245 390 430 545 665 520 |
15 160 200 315 435 290 |
96 180 180 180 180 180 |
125 210 210 210 210 210 |
110 90 90 90 90 90 |
135 170 170 170 170 170 |
PMI12/1 PMI12/2 PMI12/3 PMI12/5 PMI12/7 PMI12/10 |
PMS12/1 PMS12/2 PMS12/3 PMS12/5 PMS12/7 PMS12/10 |
|
25 25 25 25 25 25 |
1 2 3 5 7 10 |
245 390 430 545 665 520 |
15 160 200 315 435 290 |
96 180 180 180 180 180 |
125 210 210 210 210 210 |
110 90 90 90 90 90 |
135 170 170 170 170 170 |
PMI25/1 PMI25/2 PMI25/3 PMI25/5 PMI25/7 PMI25/10 |
PMS25/1 PMS25/2 PMS25/3 PMS25/5 PMS25/7 PMS25/10 |
|
45 45 45 45 45 45 |
1 2 3 5 7 10 |
245 390 430 545 665 520 |
15 160 200 315 435 290 |
96 180 180 180 180 180 |
125 210 210 210 210 210 |
110 90 90 90 90 90 |
135 170 170 170 170 170 |
PMI45/1 PMI45/2 PMI45/3 PMI45/5 PMI45/7 PMI45/10 |
PMS45/1 PMS45/2 PMS45/3 PMS45/5 PMS45/7 PMS45/10 |
P maximaal 12 cm3 per slag pompen: 350 bar.
P maximaal 25 cm3 per slag pompen: 300 bar.
P maximaal 45 cm3 per slag pompen: 270 bar.
