Toepassing:
bediening o.a. dubbelwerkende cilinders
- Kan mbv van 2 pluggen ook als 3/2 ventiel gebruikt worden
- Druk -0,9 (vacuüm) tot +10 bar, bij de 2*stuurlucht uitvoering
- Werkdruk 3 tot 10 bar bij de overige modellen
- Smeren niet nodig (zelfsmerend)
- Kunststof huis met Zn/Al inserts
- Voorzien van 3 montage gaten
- Temperatuur tot 80°C
- Stuurpoort heeft M5 draad
- Fabrikaat Aventics Rexroth (Bosch)

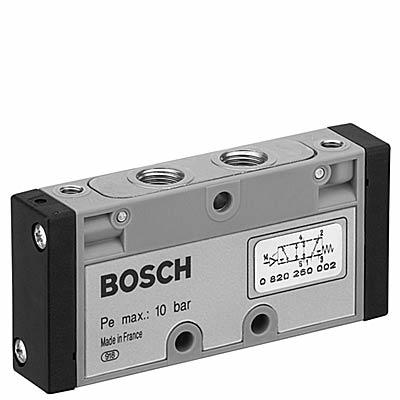

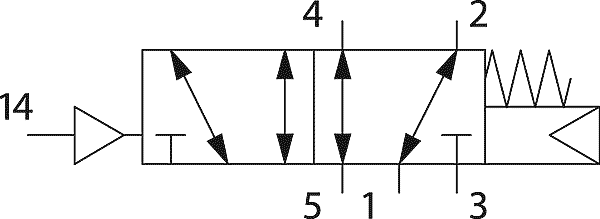

5/2 model 1/8”draad (Stuurpoort M5 draad)
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Enkel pneumatisch bediend, veert terug naar de ruststand (mono-stabiel) L=86 B=17 H=41mm
800 nL/min doorlaat capaciteit.
Type nummer: 0820260002

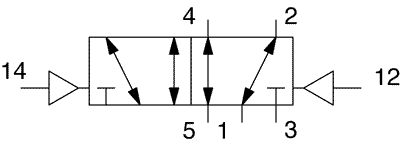

5/2 model 1/8”draad (Stuurpoort M5 draad)
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Dubbel pneumatisch bediend, blijft in elke stand staan (bi-stabiel) L=86 B=17 H=41mm
800 nL/min doorlaat capaciteit.
Type nummer: 0820260003

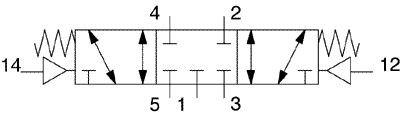

5/3 gesloten middenstand 1/8”draad (Stuurpoort M5 draad)
Met dit type ventiel kan men een dubbelwerkende cilinder, in een tussenstand, stilzetten.
Dubbel pneumatisch, onbediend veert het ventiel terug naar de middenstand L=92 B=17 H=41mm
700 nL/min doorlaat capaciteit.
Type nummer: 0820261001
5/2 model 1/4”draad (Stuurpoort M5 draad)
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Enkel pneumatisch, veert terug naar de ruststand. (mono-stabiel) L=106 B=21 H=54mm
1500 nL/min doorlaat capaciteit.
Type nummer: 0820258002

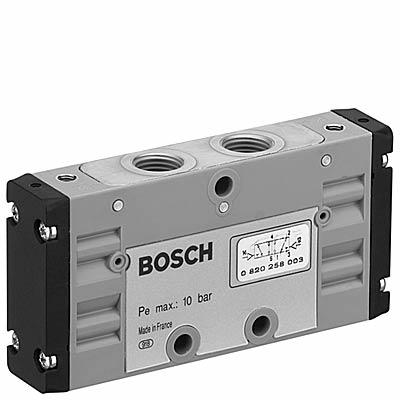

5/2 model 1/4”draad (Stuurpoort M5 draad)
Met dit type ventiel kan men een dubbelwerkende cilinder in en uit sturen.
Dubbel pneumatisch, blijft in elke stand staan (bi-stabiel) L=106 B=21 H=54mm
1500 nL/min doorlaat capaciteit.
Type nummer: 0820258003
5/3 gesloten middenstand 1/4''draad (Stuurpoort M5 draad)
Met dit type ventiel kan men een dubbelwerkende cilinder, in een tussenstand, stilzetten.
Dubbel pneumatisch, onbediend veert het ventiel terug naar de middenstand. L=112 B=21 H=54mm
1300 nL/min doorlaat capaciteit.
Type nummer: 0820259001
Andere modellen en bouwgrootten zijn uiteraard ook leverbaar!
