Luchtfilters

Printervriendelijke versiePrintervriendelijke versiePDF versiePDF versie

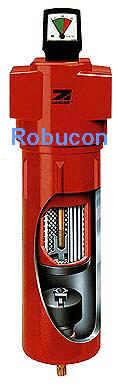

Wij leveren Zander filters in de meest uiteenlopende uitvoeringen. Voor eenvoudige perslucht toepassingen tot en met ziekenhuis kwaliteit (inclusief alle certificaten).. Richtlijn ademluchtfiltzand.jpg (35656 bytes)

De filters verwijderen o.a. de volgende stoffen:

  • stof en vuil
  • roetdeeltjes
  • oliedeeltjes
  • aërosolen
  • siliconendeeltjes

    • Noodzakelijk om:

  • slijtage te verminderen
  • 'vastkoeken' te voorkomen
  • ademlucht kwaliteit te bereiken t.b.v. gezondheid
  • vervuiling van producten te voorkomen (voedings-industrie)
  • verontreiniging, hechting en kratervorming tijdens verfspuiten te voorkomen (vooral bij water dragende lakken)

    • Overzicht Filterhuizen inclusief filterelementen: (zie onder voor een bestel-voorbeeld)

    Huis-Grootte.
    Plus een letter
    (V Z Y X A)
    tbv filter element.

    Capaciteit bij
    7 bar overdruk
    (m3/h)



    Draad
    aansluiting
    Gas draad
    (BSP)

    Breedte (mm)

    		 Hoogte
    (mm)

    Max. druk
    (bar)

    Gewicht
    (kg)

    Vervangend
    filterelement.
    Aantal / model
    Plus de letter
    (V Z Y X A)
    tbv uitvoering.

    Nominaal

    Maximaal

    G 2..

    30

    40

    		 G1/4
    		 60
    		 167
    		 16
    		 0,8
    		 1/1030..

    G 3..

    50

    60

    G1/4

    87

    209

    16

    1,5

    1/1050..

    G 5..

    70

    80

    G3/8

    		 87

    209

    16

    1,5

    1/1070..



    G 7..

    100

    120

    G1/2

    		 87

    279

    16

    1,7

    1/1140..



    G 9..

    180

    200

    G3/4

    		 130

    315

    16

    4,3

    1/2010..



    G 11..

    300

    340

    G 1

    		 130

    415

    16

    5

    1/2020..

    G 12..

    470

    540

    G11/2

    		 130

    515

    16

    5,5

    1/2030..

    G 13..

    700

    800

    G11/2

    		 130

    715

    16

    6,9

    1/2050..



    G 14..

    940

    1050

    G2

    		 164

    823

    16

    96

    1/3050..

    G 17..

    1450

    1570

    G2

    		 164

    1073

    16

    179

    36527..



    G 18..

    1940

    2250

    G21/2

    		 250

    1052

    8

    20

    1/5060..

    G 19..

    2400

    2800

    G3

    		 250

    1202

    8

    275

    1/5075..

    F 17..

    1450

    1570

    DN 80

    		 380

    1260

    16

    54

    1/3075..

    F 19..

    2400

    2800

    DN 80

    		 440

    1310

    		 16

    80

    1/5075..

    F 20..

    2900

    3140

    DN100

    		 500

    1440

    16

    108

    2/3075..

    F 30..

    4350

    4710

    DN100

    		 500

    1440

    16

    		 110

    3/3075..

    F 40..

    5800

    6280

    DN150

    		 640

    1590

    16

    151

    4/3075..

    F 60..

    8700

    9420

    DN150

    		 790

    1660

    16

    212

    6/3075..



    F 80..

    11600

    12560

    DN200

    		 790

    1745

    16

    232

    8/3075..

    F100..

    14500

    15700

    DN200

    		 840

    1780

    16

    357

    10/3075

    F120..

    17400

    18840

    DN250

    		 940

    1930

    		 16

    455

    12/3075



    F160..

    23200

    25120

    DN250

    		 940

    1930

    16

    462

    16/3075..



    F200..

    29000

    31400

    DN300

    		 940

    1960

    16

    528

    20/3075..



    Bestelvoorbeeld:
    U zoekt een filter voor nominaal 50 m3 lucht per uur. Hiervoor heeft u huis-type G3 nodig. Wilt u deze in een 'V' uitvoering (zie tabel onder) hebben dan wordt de bestelcode: G3V. Dit is de bestelcode inclusief filter element.

    Het vervangend filterelement wordt: 1 stuks 1050V.

    Type filter: Filtratie graad deeltjes: Filtratie graad olie:
    V 3 micron 99,99% nvt
    Z 1 micron 99,99% 0,5 mg/m3
    Y 0,01 micron 99,99% 0,1 mg/m3
    X 0,01 micron 99,9999% 0,01 mg/m3
    A nvt: alleen met X gebruiken vrij volgens DIN 3188

    Een A (aktiefkool) wordt altijd in combinatie met een X filter gekozen. Voorbeeld G7XA dit zijn twee filterhuizen G7 aan elkaar geschroefd met eerst een X en dan een A element.

    Voor advies omtrent grootte, type en uitvoering kunt u vrijblijvend contact met ons opnemen.
