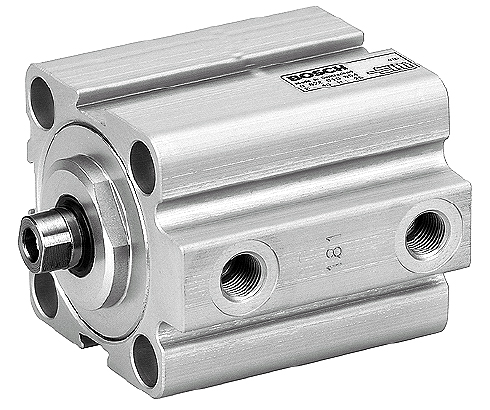

Specificaties en eigenschappen:
- Dubbelwerkend, (enkelwerkend met veer ook leverbaar)
- Magnetische zuiger tbv naderingschakelaar signalering
- Zuigerstang glad gewalst RVS tbv lange levensduur
- Werktemperatuur –25 °C tot +80 °C
- Smeren niet nodig (Zelfsmerend)
- Cilinderbuis geanodiseerd aluminium
- Eindkap aluminium
- Werkdruk tot 10 bar
- Fabrikaat Rexroth (Bosch)
| Slag | 16mm Zuiger |
20mm Zuiger |
25mm Zuiger |
32mm Zuiger |
40mm Zuiger |
50mm Zuiger |
63mm Zuiger |
80mm Zuiger |
100mm Zuiger |
| 5 mm | R422001002 | R422001003 | R422001004 | R422001005 | R422001006 | R422001007 | R422001008 | R422001009 | R422001010 |
| 10 mm | R422001012 | R422001013 | R422001014 | R422001015 | R422001016 | R422001017 | R422001018 | R422001019 | R422001020 |
| 15 mm | R422001022 | R422001023 | R422001024 | R422001025 | R422001026 | R422001027 | R422001028 | R422001029 | R422001030 |
| 20 mm | R422001032 | R422001033 | R422001034 | R422001035 | R422001036 | R422001037 | R422001038 | R422001039 | R422001040 |
| 25 mm | R422001042 | R422001043 | R422001044 | R422001045 | R422001046 | R422001047 | R422001048 | R422001049 | R422001050 |
| 30 mm | R422001052 | R422001053 | R422001054 | R422001055 | R422001056 | R422001057 | R422001058 | R422001059 | R422001060 |
| 40 mm | R422001062 | R422001063 | R422001064 | R422001065 | R422001066 | R422001067 | R422001068 | R422001069 | R422001070 |
| 50 mm | R422001072 | R422001073 | R422001074 | R422001075 | R422001076 | R422001077 | R422001078 | R422001079 | R422001080 |
| 60 mm | R422001082 | R422001083 | R422001084 | R422001085 | R422001086 | R422001087 | R422001088 | R422001089 | R422001090 |
| 80 mm | - | - | - | R422001095 | R422001096 | R422001097 | R422001098 | R422001099 | R422001100 |
| 100 mm | - | - | - | R422001105 | R422001106 | R422001107 | R422001108 | R422001109 | R422001110 |
| 125 mm | - | - | - | R422001115 | R422001116 | R422001117 | R422001118 | R422001119 | R422001120 |
| 150 mm | - | - | - | R422001125 | R422001126 | R422001127 | R422001128 | R422001129 | R422001130 |
| Slag* Maximaal |
t/m 300mm | t/m 300mm | t/m 300mm | t/m 300mm | t/m 300mm | t/m 300mm | t/m 300mm | t/m 500mm | t/m 500mm |
| Drukkracht bij 6 bar |
106 N | 164 N | 259 N | 422 N | 665 N | 1035 N | 1647 N | 2656 N | 4145 N |
| Trekkracht bij 6 bar |
91 N | 137 N | 216 N | 364 N | 560 N | 871 N | 1478 N | 2397 N | 3886 N |
* Kortere of langere slaglengten zijn geen probleem, levertijd ca 2 weken
Enkelwerkend, doorlopende-zuigerstang, hittebestendig, corrosiebestendig, afwijkende slaglengte, enz mail of bel!
| Gaffel tbv zuigerstang | Hoekstuk (set 2 st) tbv vlakke montage |
Voor of achter flens | Koppelstuk tbv dubbel-slag cilinder |
|
|
|
 |
 |
 |
|
| 32 mm | 1822122024 (M10*125) | 1827001271 | 1827001277 |
1827020247 |
| 40 mm |
1822122025 (M12*125) | 1827001272 | 1827001278 | 1827020248 |
| 50 mm |
1822122005 (M16*15) | 1827001273 | 1827001279 | 1827020249 |
| 63 mm |
1822122005 (M16*15) | 1827001274 | 1827001280 | 1827020250 |
| 80 mm |
1822122004 (M20*15) | 1827001275 | 1827001281 | 1827020251 |
| 100 mm |
1822122004 (M20*15) | 1827001276 | 1827001262 | 1827020252 |
Onderstaande vier artikelen behoren tot dezelfde groep
| Dubbelwangig achterscharnier |
Scharnierpen | Achterscharnier tbv rechte montage |
Achterscharnier tbv haakse montage |
|
|
Tbv Cilinder |
 |
 |
 |
 |
| 32 mm |
1827001289 | 1823120020 | 1827001283 | 1825805223 |
| 40 mm |
1827001290 | 1823120021 | 1827001284 | 1825805224 |
| 50 mm |
1827001291 | 1823120022 | 1827001285 | 1825805225 |
| 63 mm |
1827001292 | 1823120023 | 1827001286 | 1825805226 |
| 80 mm |
1827001293 | 1823120024 | 1827001287 | 1825805227 |
| 100 mm |
1827001294 | 1823120025 | 1827001288 | 1825805228 |
| Uitlijnkoppelstuk (4* en t/m 1mm radiaal) |
Midden zwenktappen tbv cilinderbuis (deelbaar) |
Zwenktappen tbv voor of achterkant |
Lagerblokken (2st) tbv zwenktappen |
|
|
|
 |
 |
 |
 |
| 32 mm |
1826409002 (M10*125) | 1827003991 | 1827001609 | 1827001527 |
| 40 mm |
1826409003 (M12*125) | 1827003992 | 1827001610 | 1827001528 |
| 50 mm |
1826409004 (M16*15) | 1827003993 | 1827001611 | 1827001528 |
| 63 mm |
1826409004 (M16*15) | 1827003994 | 1827002046 | 1827001529 |
| 80 mm |
1826409005 (M20*15) | 1827003995 | 1827001613 | 1827001529 |
| 100 mm |
1826409005 (M20*15) | 1827003996 | 1827001614 | 1827001530 |
Onderstaande vier artikelen behoren tot dezelfde groep
| Gelenkoog tbv zuigerstang |
Gelenkoog tegendeel inclusief pen |
Achter gelenkoog tbv rechte montage |
Achter gelenkoog tbv haakse montage |
|
|
|
 |
 |
 |
 |
| 32 mm |
1822124003 (M10*125) | 1827001593 | 1827001619 | 1827001784 |
| 40 mm |
1822124004 (M12*125) | 1827001594 | 1827001620 | 1827001785 |
| 50 mm |
1822124005 (M16*15) | 1827001595 | 1827001621 | 1827001786 |
| 63 mm |
1822124005 (M16*15) | 1827002024 | 1827001622 | 1827001787 |
| 80 mm |
1822124006 (M20*15) | 1827001597 | 1827001623 | 1827001788 |
| 100 mm |
1822124006 (M20*15) | 1827001598 | 1827001624 | 1827001789 |
