Hieronder vindt u: Nivoschakelaars, Drukschakelaars, Druksensoren, Peilglazen, Vuldoppen, Peilogen en Afdichtingen.
Nivoschakelaar:
Hiermee kunt u het olie-nivo van een tank bewaken. Twee stuks verdienen de voorkeur. De eerste geeft alarm, de tweede (die lager geplaatst is) zet het systeem uit om schade te voorkomen.
Uitvoering:
- Lichtmetalen flens, messing buis en NBR vlotter..
- Toelaatbare temperatuur -10 tot +80
- Maximaal belasting 0,8 A, of 60 watt (ohms).
- Kontakt is NC, door omdraaien vlotter wordt het NO.
- Flensdiameter Ø 52, gat in tank Ø 35 mm.
- Hoogte boven tank inclusief stekker 40mm.
- Wordt los geleverd als: flens, buis en vlotter.
EC.
| Bestelnummer: | 7105-12-(lengte buis in mm) |
Drukschakelaar:
Uitvoering:
- Toelaatbare temperatuur -10 tot +80EC.
- Maximaal belasting 0,5 A (ohms), 0,25A inductief.
- Maximum toelaatbare spanning 220Volt.
- Lengte +/- 52 mm.
- Ook leverbaar in RVS.
|
Druk instelbereik |
Schakel differentie |
Draad aansluiting |
maximum huisdruk |
Bestel nr. |
Bestel nr. |
|
0,2 tot 2 2 tot 10 10 tot 100 20 tot 200 |
0,2 0,3 3 3 |
1/8" 1/8" 1/4" 1/4" |
80 80 300 300 |
1171-23-002 1171-23-010 1171-23-100 1171-23-200 |
1171-20-002 1171-20-010 1171-20-100 1171-20-200 |
| 20 tot 200 | 3 | 1/4" | 300 |
Bestel nr. |
|
| 1171-88-200 |
Druksensor:
Deze sensor geeft een analoog signaal af dat evenredig oploopt met de druk. Dit kan een stroom of een spanningsignaal zijn. De stekker is een Din-A uitvoering en wordt meegeleverd.
| Drukbereik: | Uitgang: | Bestelnummer: |
| 0 ... 100 bar | 4 ... 20 mA | 0 811 405 548 |
| 0 ... 210 bar | 4 ... 20 mA | 0 811 405 541 |
| 0 ... 350 bar | 4 ... 20 mA | 0 811 405 542 |
| 0 ... 210 bar | 0 ... 10 Volt | 0 811 405 540 |
| 0 ... 350 bar | 0 ... 10 Volt | 0 811 405 547 |
Peilglas met ingebouwde thermometer:
Metalen opbouw en NBR afdichtingen.
|
Bout afstand |
Hoogte |
Breedte |
Draad |
Temperatuur Schaal |
Bestel nummer: |
|
76 127 254 |
111 175 286 |
35 35 35 |
M10 M12 M12 |
0 / +80EC 0 / +80EC 0 / +80EC |
77104-11-M10T 77104-12-M12T 77104-13-M12T |
Vuldop met ontluchting:
Uitvoering:
Lichtmetalen huis, verzinkt stalen kap en een kogelvormig brons filter van 40µ filtratiegraad. Inclusief afdichtring.
Toepassing:
Dit model is geschikt in stofrijke omgevingen en voor gebruik op tanks van units en als beluchter op enkelwerkende cilinders.
|
Draad [BSP] |
Diameter kop[mm] |
Hoogte totaal [mm] |
Draad lengte [mm] |
Sleutelwijdte [mm] |
Bestel code |
|
G1/4" G3/8" G1/2" G3/4" G1" G1.1/2" G 2" |
16,5 22 26 30 38 55 70 |
25 29 33 38 45 49 56 |
8 10 12 13,5 16 16 16 |
17 22 27 32 40 55 70 |
7006-G13 7006-G17 7006-G21 7006-G27 7006-G33 7006-G48 7006-G60 |
Peiloog:
Hiermee kunt u het olie niveau aflezen. Uiteraard ook geschikt voor andere vloeistoffen.
Uitvoering
- lichtmetalen huis
- spiegelende reflector
- afdichtring wordt meegeleverd
- glas van kunststof
Ook leverbaar met metrisch draad!
|
Draad [BSP] |
Diameter glas [mm] |
Hoogte totaal [mm] |
Draad lengte [mm] |
Sleutelwijdte [mm] |
Bestel nummer |
|
G1/4" G3/8" G1/2" G3/4" G1" G1.1/2" G 2" |
10 12 15 20 25 38 48 |
16 16 17 19 23 24 27 |
8 9 10 11 14 15 17 |
17 22 27 32 40 55 70 |
7103-G13 7103-G17 7103-G21 7103-G27 7103-G33 7103-G48 7103-G60 |

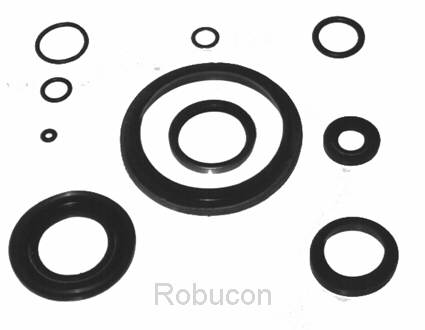

Afdichtingen:
Afdichtingen kunnen wij zowel in inch maten als in mm maten leveren.
Indien gewenst kunnen wij ze ook op maat gemaakt leveren, dit laatste is vaak de enige oplossing indien een afdichting niet meer verkrijgbaar is of als een overmaatse afdichting noodzakelijk is tijdens revisie.
De volgende afdichtingen zijn o.a. verkrijgbaar::
- Stang afdichtingen,
- Zuiger afdichtingen,
- Vuilafstrijkers,
- Oliekeerringen,
- O-ringen,
- Quad ringen,
- Backupringen,
- Mecanical seals,
- Geleidingsringen.
